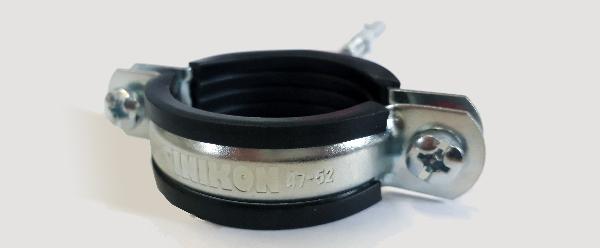

Область применения
Крепление трубопроводов различного назначения на ограждающие конструкции зданий для предотвращения их продольного и поперечного перемещения.
Предельно-допустимые нагрузки при монтаже
Размер, дюйм
|
Полезная нагрузка, кН
|
Макс. допустимая нагрузка, кН
|
3/8’’ - 1’’
|
0,75
|
1,3
|
1 1/4’’ - 2’’
|
1,18
|
1,6
|
2 1/2’’ - 3’’
|
1,40
|
2,3
|
4’’
|
1,90
|
2,6
|
Минимальное расстояние между точками крепежа должно обеспечивать соблюдение требований по максимально-рекомендуемой нагрузке.
Для эффективной и длительной эксплуатации трубопровода рекомендуется соблюдать следующий порядок действий при установке фиксирующих элементов:
1. Осуществляется разметка пути монтируемого трубопровода и определяются места его крепления. Расстояние между точками крепления будет зависеть от веса и длины конструкции.

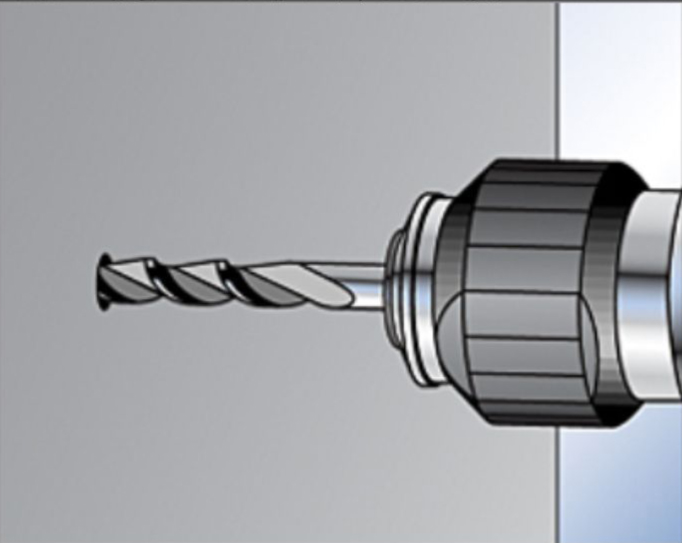

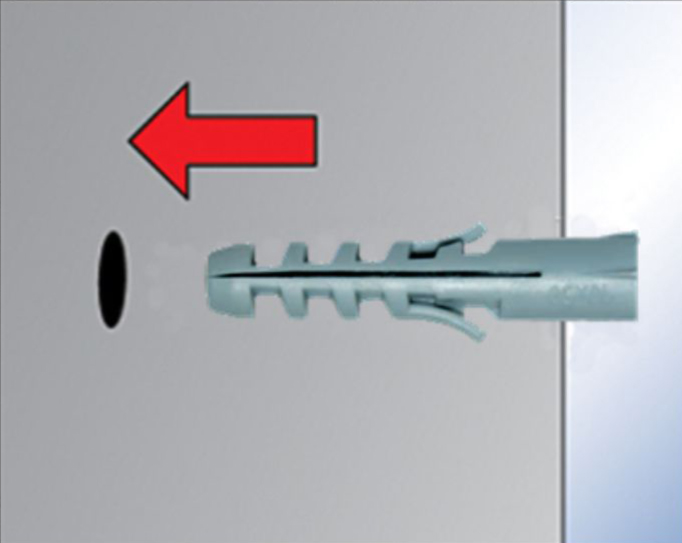

2. В местах разметки производится сверление. В полученное отверстие забивается дюбель.

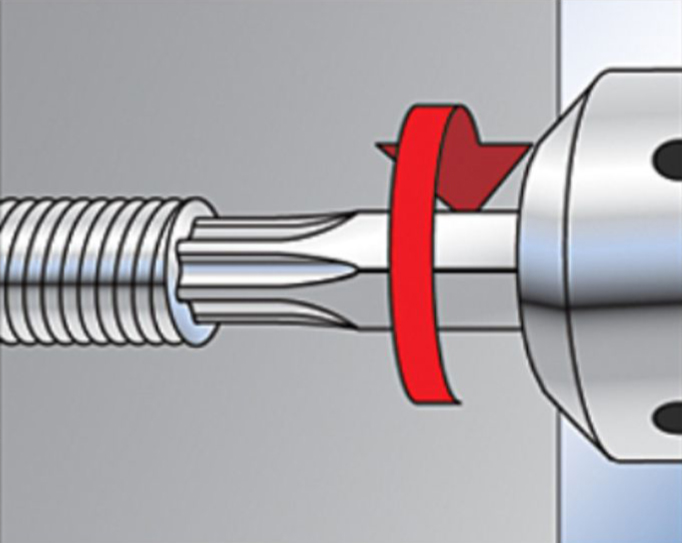

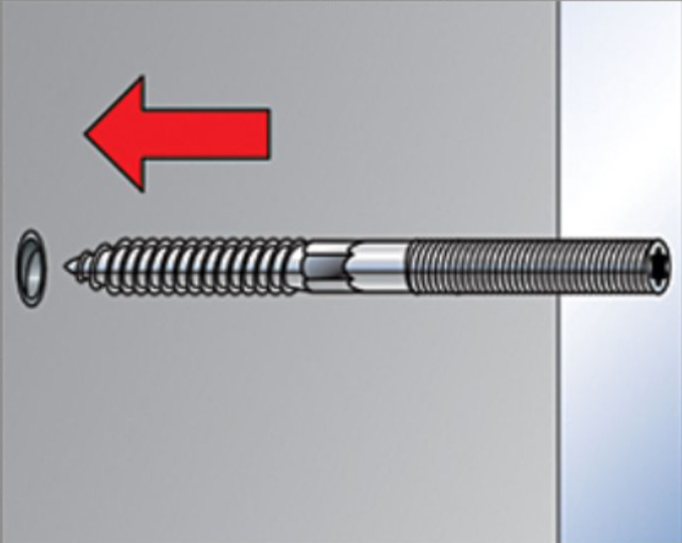

3. При помощи шуруповерта (отвертки TORX, ключа шестигранника) или рожкового ключа закручивается сантехническая шпилька в дюбель.
4. На шпильку навинчивается хомут в раскрытом состоянии. Хомут закручивается до упора. При необходимости изменить угол поворота хомут следует использовать рожковый (гаечный) ключ 13 мм.

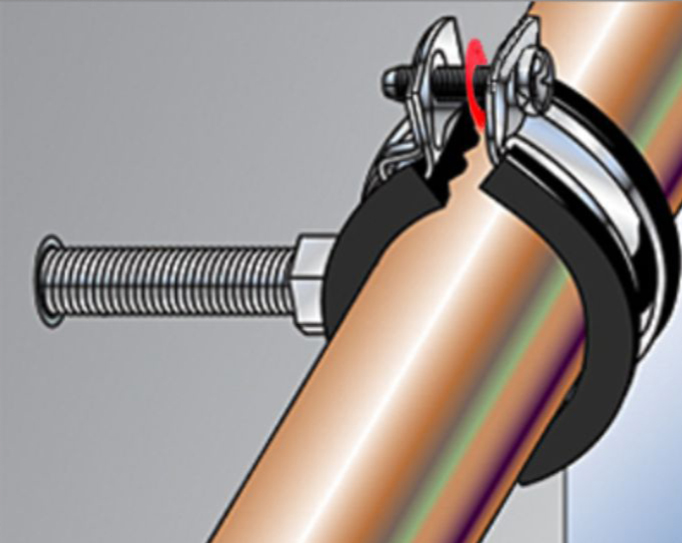

5. В раскрытый хомут с резинкой вставляется труба, фиксируется винтами. Неподвижные крепления трубопроводов выполнятся путем плотного обжатия трубы хомутом.
Подвижные крепления следует выполнять с зазором 1-2 мм между хомутом и трубопроводом.
